Виды LAN кабеля и их ключевые характеристики
Расскажем про основные и актуальные в 2025 году виды LAN-кабеля

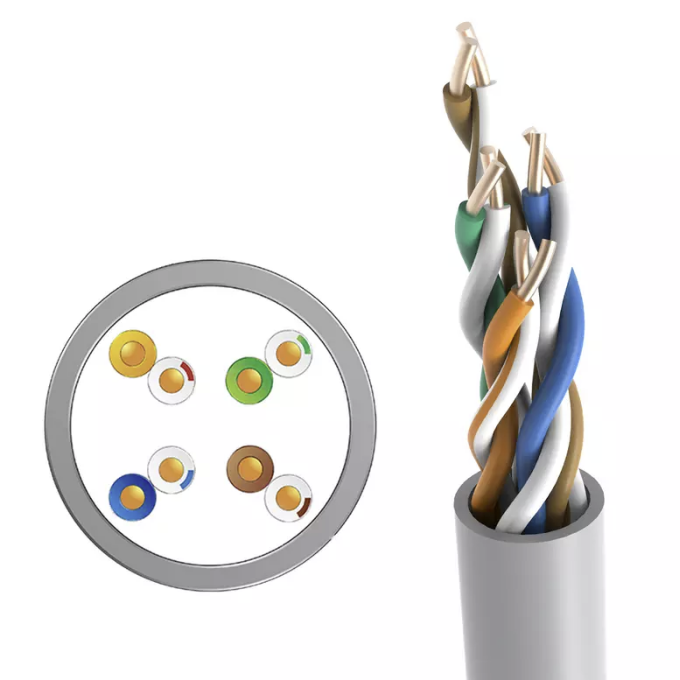

LAN-кабель Cat 5e
LAN кабель стандарта Cat5e (Category 5 enhanced) — это улучшенная версия стандартного Cat5, разработанная для повышения производительности и уменьшения помех. Он стал очень популярным в локальных сетях благодаря своим улучшенным характеристикам. Вот несколько ключевых особенностей Cat5e:
1. Скорость передачи: Cat5e поддерживает скорости до 1 Гбит/с (1000 Мбит/с), что делает его идеальным для современных сетевых приложений и потокового видео.
2. Частотный диапазон: Работает на частотах до 100 МГц, как и Cat5, но с улучшенной защитой от перекрестных помех.
3. Конструкция: Состоит из 4 пар скрученных проводов, но с более строгими требованиями к конструкции, что снижает уровень перекрестных помех и улучшает качество сигнала.
4. Применение: Используется для подключения компьютеров, маршрутизаторов, коммутаторов и других сетевых устройств, а также в VoIP и видеонаблюдении.
5. Совместимость: Cat5e обратно совместим с Cat5 и Cat3, что позволяет легко интегрировать его в существующие сети.
6. Расстояние: Поддерживает эффективную передачу данных на расстоянии до 100 метров, как и Cat5.
Cat5e стал стандартом для большинства новых установок, так как он обеспечивает хорошую производительность по доступной цене.
Основные характеристики:
Материал проводника: Медь
Материал изоляции: ПВХ или LSZH с низким дымовыделением, без галогенов (в зависимости от типа оболочки), в соответствии с требованиями RoHS и REACH
Материал экрана: алюминиевая фольга
Материал оплетки: луженая медная или алюминиево-магниевая проволока

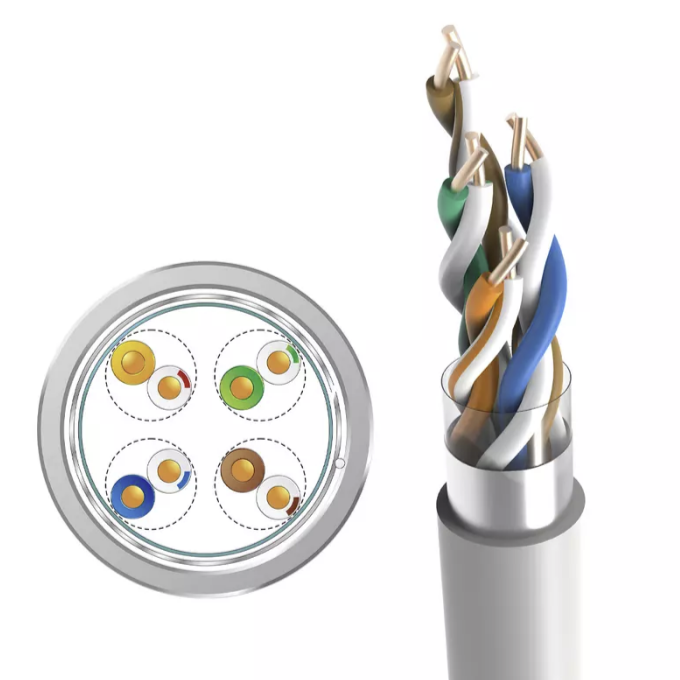

Диаметр кабеля: 5,0 ± 0,4 мм (неэкранированный), 6,2 ± 0,4 мм (экран F / UTP), 6,6 ± 0,5 мм (экран SF / UTP)
Рабочая температура: -30 ℃ до 50 ℃ (LSZH), -20 ℃ до 50 ℃ (ПВХ)

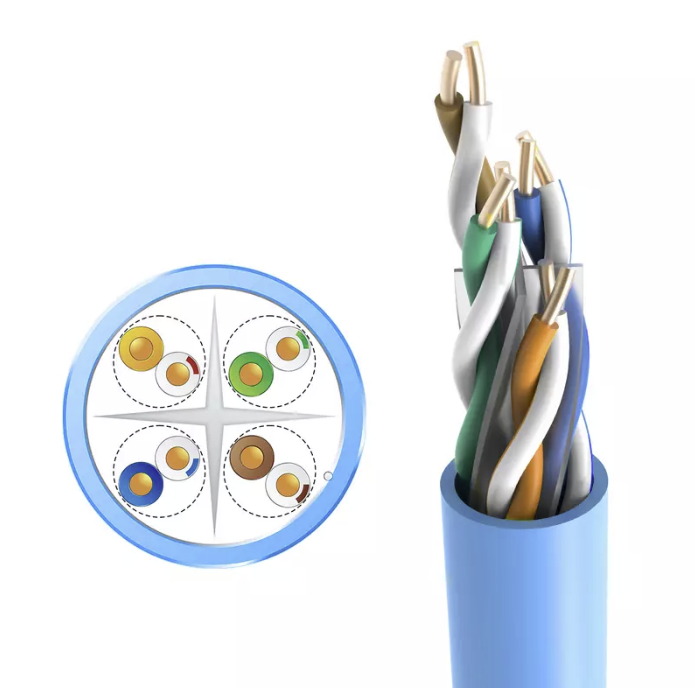

Соответствие стандартам: UL444, UL1581, UL1666, IEC60332-1, IEC60332-3-24, EN50399LAN-кабель Cat 6
LAN кабель стандарта Cat6 (Category 6) — это тип витой пары, который используется для передачи данных в локальных сетях. Он был разработан для поддержки более высоких скоростей передачи данных и более широкого спектра частот, чем Cat5e.
Вот несколько ключевых особенностей Cat6:
1. Скорость передачи: Cat6 поддерживает скорости до 1 Гбит/с (1000 Мбит/с) на расстоянии до 100 метров, и до 10 Гбит/с (10000 Мбит/с) на расстоянии до 55 метров.
2. Частотный диапазон: Работает на частотах до 250 МГц, что делает его более устойчивым к электромагнитным помехам.
3. Конструкция: Состоит из 4 пар скрученных проводов, но с более строгими требованиями к конструкции и использованием специальных материалов для уменьшения помех.
4. Применение: Используется для подключения компьютеров, маршрутизаторов, коммутаторов и других сетевых устройств, а также в VoIP, видеонаблюдении и других приложениях, требующих высоких скоростей передачи данных.
5. Совместимость: Cat6 обратно совместим с Cat5e и Cat5, что позволяет легко интегрировать его в существующие сети.
6. Расстояние: Поддерживает эффективную передачу данных на расстоянии до 100 метров, но для достижения максимальной скорости передачи данных рекомендуется использовать его на расстоянии до 55 метров.
Cat6 стал стандартом для многих современных сетей, так как он обеспечивает высокую производительность и надежность. Если вы планируете создать или обновить свою локальную сеть, Cat6 — отличный выбор, особенно если вы планируете использовать его для передачи данных в режиме реального времени или для приложений, требующих высоких скоростей передачи данных.
Основные характеристики:
Материал проводника: Медь
Материал изоляции: ПВХ или LSZH с низким дымовыделением, без галогенов (в зависимости от типа оболочки), в соответствии с требованиями RoHS и REACH
Материал экрана: алюминиевая фольга
Материал оплетки: алюминиевая фольга и луженая медь, степень покрытия ≥40% (экранирующая часть в оплетке)
Диаметр кабеля: 6,3 ± 0,4 мм (неэкранированный обычный), 7,1 ± 0,4 мм (неэкранированный пилообразного типа), 7,4 ± 0,4 мм (F / UTP экранированный), 7,8 ± 0,3 мм (SF / UTP экранированный)
Рабочая температура: -30 ℃ до 50 ℃ (LSZH), -20 ℃ до 50 ℃ (ПВХ)Соответствие стандартам: UL444, UL1581, UL1666, IEC60332-1, IEC60332-3-24, EN50399

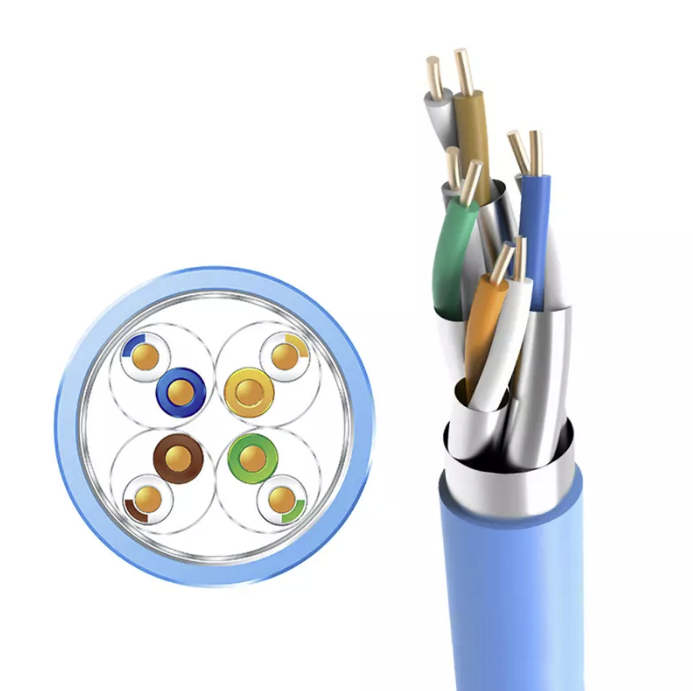

LAN-кабель Cat 6A
LAN кабель стандарта Cat6A (Category 6 Augmented) — это улучшенная версия Cat6, которая была разработана для поддержки еще более высоких скоростей передачи данных и большей пропускной способности. Вот несколько ключевых особенностей Cat6A:
1. Скорость передачи: Cat6A поддерживает скорости до 10 Гбит/с (10,000 Мбит/с) на расстоянии до 100 метров, что делает его идеальным для ресурсоемких приложений и сетей с высокой нагрузкой.
2. Частотный диапазон: Работает на частотах до 500 МГц, что вдвое выше, чем у Cat6, обеспечивая большую устойчивость к электромагнитным помехам и улучшая качество передачи данных.
3. Конструкция: Cat6A имеет более толстую изоляцию и улучшенную конструкцию, что помогает уменьшить перекрестные помехи и обеспечивает более надежное соединение. Часто используется экранирование для защиты от внешних помех.
4. Применение: Идеален для использования в дата-центрах, корпоративных сетях и других приложениях, где требуется высокая скорость передачи и надежность. Он также подходит для VoIP, видеонаблюдения и потоковой передачи данных в высоком разрешении.
5. Совместимость: Cat6A обратно совместим с Cat6 и Cat5e, что позволяет легко интегрировать его в существующие сети.
6. Расстояние: Поддерживает эффективную передачу данных на расстоянии до 100 метров, что делает его удобным для большинства офисных и домашних сетей.
Основные характеристики:
Материал проводника: Медь
Материал изоляции: ПВХ или LSZH с низким дымовыделением, без галогенов (в зависимости от типа оболочки), в соответствии с требованиями RoHS и REACH
Материал экрана: алюминиевая фольга
Диаметр кабеля: 7,1±0,5 мм (неэкранированный), 7,3±0,5 мм (экранированный U / FTP), 7,5±0,5 мм (экранированный F / FTP) Рабочая температура: -30 ℃ до 50 ℃ (LSZH), -20 ℃ до 50 ℃ (ПВХ)
Соответствие стандартам: UL444, UL1581, UL1666, IEC60332-1, IEC60332-3-24, EN50399
LAN-кабель Cat 6A U/UTP
LAN кабель стандарта Cat6A U/UTP (unshielded twisted pair) — это тип витой пары, который представляет собой неэкранированную версию Cat6A. Он сочетает в себе преимущества высокой скорости передачи данных и упрощенной конструкции. Вот несколько ключевых особенностей Cat6A u/UTP:
1. Скорость передачи: Cat6A u/UTP поддерживает скорости до 10 Гбит/с (10,000 Мбит/с) на расстоянии до 100 метров, что делает его подходящим для высоконагруженных приложений.
2. Частотный диапазон: Работает на частотах до 500 МГц, что позволяет ему обеспечивать высокую пропускную способность и устойчивость к помехам.
3. Конструкция: В отличие от экранированных версий, таких как F/UTP или S/FTP, u/UTP не имеет дополнительного экранирования, что делает его более легким и гибким, но также может увеличивать восприимчивость к внешним электромагнитным помехам.
4. Применение: Cat6A u/UTP идеально подходит для офисных сетей, домашних сетей и других сред, где не требуется высокая степень защиты от помех. Он может использоваться для передачи данных, VoIP и потокового видео.
5. Совместимость: Как и другие кабели Cat6A, u/UTP обратно совместим с Cat6 и Cat5e, что облегчает интеграцию в существующие системы.
6. Расстояние: Эффективно передает данные на расстоянии до 100 метров, что делает его подходящим для большинства стандартных установок.
7. Ценовая доступность: Обычно u/UTP кабели более доступны по цене, чем экранированные варианты, что делает их привлекательным выбором для многих пользователей.
Cat6A u/UTP — это отличное решение для тех, кто ищет высокоскоростное соединение без необходимости в дополнительной защите от помех. Это идеальный выбор для большинства обычных сетевых приложений.
Основные характеристики:
Материал проводника: Медь
Материал изоляции: ПВХ или LSZH с низким дымовыделением, без галогенов (в зависимости от типа оболочки), в соответствии с требованиями RoHS и REACH
Диаметр кабеля: 7,1±0,5 мм
Рабочая температура: -30 ℃ до 60 ℃
Соответствие стандартам: ISO/IEC 11801-1, ISO/IEC 11801-2, IEC 61156-5, EN 50173-1, EN 50173-2, EN 50288-3-1, ANSI/TIA-568.2-D, IEC 60332-1-2, IEC 60754-2, IEC 61034-1, IEC 61034-2
LAN-кабель Cat 7
LAN кабель стандарта Cat7 (Category 7) — это высокопроизводительный кабель, предназначенный для передачи данных на еще больших скоростях и с более высокой частотой, чем его предшественники. Вот несколько ключевых характеристик и особенностей Cat7:
1. Скорость передачи: Cat7 поддерживает скорости до 10 Гбит/с (10,000 Мбит/с) на расстоянии до 100 метров. Это делает его идеальным для использования в сетях с высокой нагрузкой и требовательными приложениями.
2. Частотный диапазон: Работает на частотах до 600 МГц, что обеспечивает большую пропускную способность и лучшую защиту от помех по сравнению с предыдущими стандартами.
3. Конструкция: Cat7 обычно использует экранированные витые пары (S/FTP или F/UTP), что помогает минимизировать перекрестные помехи и защитить сигнал от внешних электромагнитных помех. Каждая пара проводов может быть экранирована, что обеспечивает дополнительную защиту.
4. Применение: Cat7 идеально подходит для высокоскоростных сетей, таких как дата-центры, корпоративные сети, а также для передачи данных в условиях, где требуется высокая степень защиты от помех. Он также подходит для потокового видео в высоком разрешении и других ресурсоемких приложений.
5. Совместимость: Cat7 обратно совместим с Cat6 и Cat5e, что позволяет легко интегрировать его в существующие сетевые системы.
6. Расстояние: Эффективно передает данные на расстоянии до 100 метров, что делает его удобным для большинства корпоративных и домашних сетей.
7. Ценовая доступность: Обычно Cat7 кабели дороже, чем Cat6 и Cat6A, из-за их улучшенных характеристик и экранирования.
Cat7 представляет собой отличное решение для тех, кто ищет высокоскоростное и надежное соединение для своих сетевых нужд, особенно в условиях, где требуется высокая защита от помех.
Основные характеристики:
Материал проводника: Медь 0,56 ± 0,005 мм
Материал изоляции: ПВХ или LSZH с низким дымовыделением, без галогенов (в зависимости от типа оболочки), в соответствии с требованиями RoHS и REACH
Материал экрана: алюминиевая фольга
Материал оплетки: луженая медь или алюминиево-магниевая проволока степень покрытия ≥40% (экранирующая часть в оплетке)
Диаметр кабеля: 7,6 ± 0,5 мм
Рабочая температура: -30 ℃ до 50 ℃ (LSZH)
Соответствие стандартам: UL444, UL1581, UL1666, IEC60332-1, IEC60332-3-24, EN50399

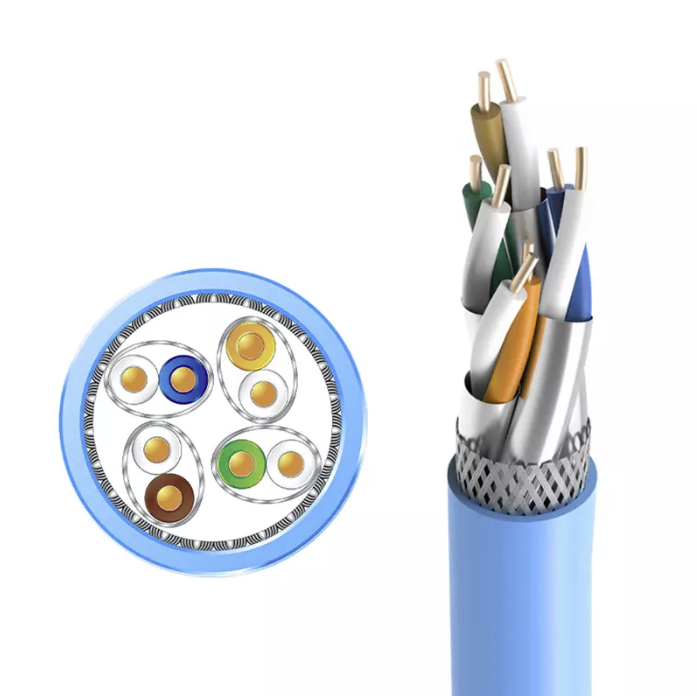

LAN-кабель Cat 7A
LAN кабель стандарта Cat7A (Category 7A) — это усовершенствованная версия Cat7, предназначенная для обеспечения еще более высокой производительности в сетевых соединениях. Вот основные характеристики и особенности Cat7A:
1. Скорость передачи: Cat7A поддерживает скорости передачи данных до 10 Гбит/с (10,000 Мбит/с) на расстоянии до 100 метров, аналогично Cat7. Однако он также способен поддерживать более высокие скорости в определенных условиях.
2. Частотный диапазон: Cat7A работает на частотах до 1000 МГц (1 ГГц), что обеспечивает еще большую пропускную способность и уменьшает вероятность помех. Это делает его идеальным для высоконагруженных сетей.
3. Конструкция: Как и Cat7, Cat7A использует экранированные витые пары (S/FTP), что помогает минимизировать перекрестные помехи и защищает сигнал от внешних электромагнитных помех. Каждая пара проводов может быть дополнительно экранирована, что улучшает защитные свойства.
4. Применение: Cat7A идеально подходит для использования в дата-центрах, корпоративных сетях и других средах, где требуется высокая скорость передачи данных и защита от помех. Он также подходит для передачи данных в условиях, требующих высокой пропускной способности, таких как потоковое видео в 4K и 8K.
5. Совместимость: Cat7A обратно совместим с Cat7, Cat6 и Cat5e, что позволяет легко интегрировать его в существующие сетевые системы.
6. Расстояние: Эффективно передает данные на расстоянии до 100 метров, что делает его удобным для большинства установок.
7. Ценовая доступность: Обычно Cat7A кабели стоят дороже, чем Cat7, из-за их улучшенных характеристик и экранирования.
Cat7A — это отличное решение для тех, кто ищет максимальную производительность и надежность в своих сетевых соединениях, особенно в условиях высокой нагрузки и помех.
Основные характеристики:
Материал проводника: Медь 0,58 ± 0,005 мм
Материал изоляции: ПВХ или LSZH с низким дымовыделением, без галогенов (в зависимости от типа оболочки), в соответствии с требованиями RoHS и REACH
Материал экрана: алюминиевая фольга
Материал оплетки: луженая медь или алюминиево-магниевая проволока степень покрытия ≥40% (экранирующая часть в оплетке)
Диаметр кабеля: 7,9 ± 0,5 мм
Рабочая температура: -30 ℃ до 50 ℃ (LSZH)
Соответствие стандартам: UL444, UL1581, UL1666, IEC60332-1, IEC60332-3-24, EN50399
LAN-кабель Cat 8
LAN кабель стандарта Cat8 (Category 8) — это самый современный стандарт для витых пар, который предназначен для обеспечения высокой скорости передачи данных и улучшенной производительности в сетях. Вот основные характеристики и особенности Cat8:
1. Скорость передачи: Cat8 поддерживает скорости передачи данных до 25 Гбит/с и 40 Гбит/с, что делает его идеальным для высокоскоростных сетевых приложений и центров обработки данных.
2. Частотный диапазон: Работает на частотах до 2000 МГц (2 ГГц), что обеспечивает значительно более высокую пропускную способность по сравнению с предыдущими стандартами, такими как Cat7 и Cat7A.
3. Конструкция: Cat8 использует экранированные витые пары (S/FTP), что минимизирует перекрестные помехи и защищает сигнал от внешних электромагнитных помех. Это особенно важно в условиях, где присутствуют высокие уровни электромагнитных помех.
4. Применение: Cat8 идеально подходит для использования в дата-центрах, серверных и других средах, требующих высокой скорости передачи данных и надежности. Он также подходит для приложений, связанных с облачными вычислениями и виртуализацией.
5. Совместимость: Cat8 обратно совместим с предыдущими стандартами, такими как Cat7, Cat6 и Cat5e, что позволяет легко интегрировать его в существующие сетевые системы.
6. Расстояние: Cat8 эффективен на расстоянии до 30 метров для достижения максимальной скорости передачи данных. Это ограничение связано с тем, что кабель предназначен в первую очередь для использования в пределах одного помещения или между соседними стойками в дата-центрах.
7. Ценовая доступность: Кабели Cat8 обычно дороже, чем их предшественники, из-за их высоких характеристик и специализированной конструкции.
Cat8 — это отличное решение для тех, кто нуждается в максимальной скорости и производительности в своих сетевых соединениях, особенно в условиях высоких нагрузок и требовательных приложений.
Основные характеристики:
Материал проводника: Медь 0,58 ± 0,005 мм
Материал изоляции: ПВХ или LSZH с низким дымовыделением, без галогенов (в зависимости от типа оболочки), в соответствии с требованиями RoHS и REACH
Материал экрана: алюминиевая фольга
Материал оплетки: луженая медь или алюминиево-магниевая проволока степень покрытия ≥60% (экранирующая часть в оплетке)
Диаметр кабеля: 9,0±0,4 мм
Рабочая температура: -30 ℃ до 50 ℃ (LSZH)
Соответствие стандартам: IEC60332-1, IEC60332-3-24,EN50399
